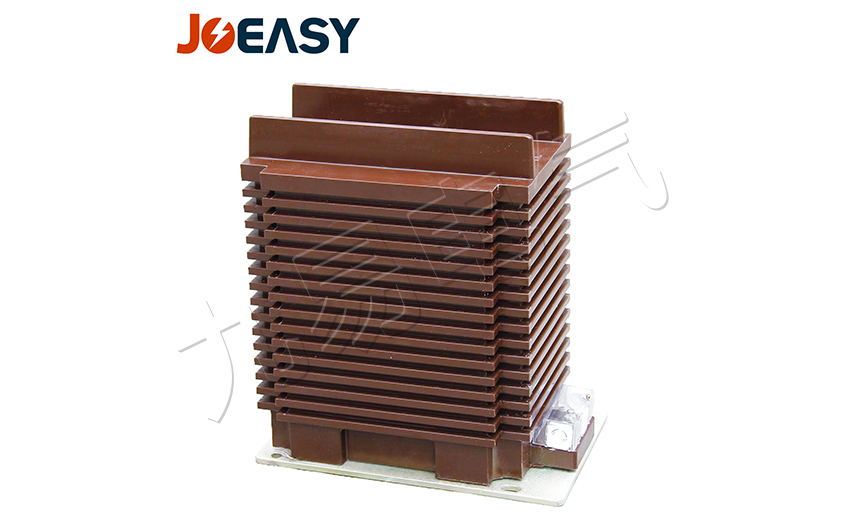

LZZBJ9-35干式电流互感器
- 概述 本系列电流互感器为环氧树脂浇注全封闭式结构，适用于额定电压为35kv及以下，额定频率50Hz的户内电力线路及其设备中作电流，电能测量和继电保护用。
- 咨询热线：0577-61787771
-
一、概述
本系列电流互感器为环氧树脂浇注全封闭式结构，适用于额定电压为35kv及以下，额定频率50Hz的户内电力线路及其设备中作电流，电能测量和继电保护用。
二、型号含义
三、结构简介
本型电流互感器的一次绕组及二次绕组，环形铁心和线圈均包封在环氧树脂浇注的绝缘体中，为全封闭支柱式结构，具有优良的绝缘性能和防潮能力，可在潮湿或表面凝露及二级污秽条件下正常运行，特点是动热稳定倍数高，二次输出容量大，准确系数高于同类产品，绝缘性能稳定。
四、主要技术参数
额定绝缘水平：40.5/95/185kv；
负荷功率因数为：cosφ0.8（滞后）；
额定二次电流为：5A或1A；
污秽等级：II级；
海拔高度2000m及以下地区；
仪表保护系数Fs≤10；

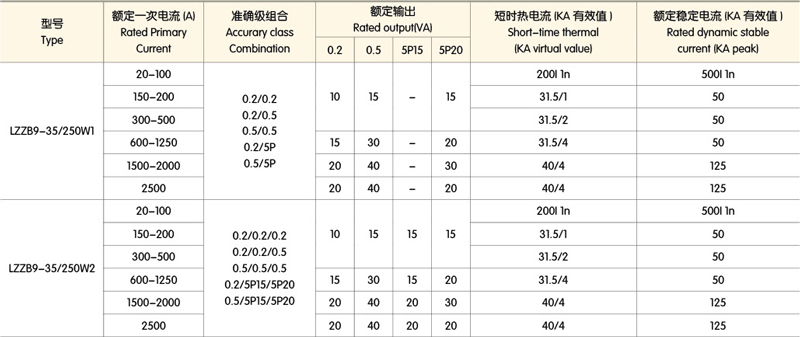

其他技术数据参见表格数据

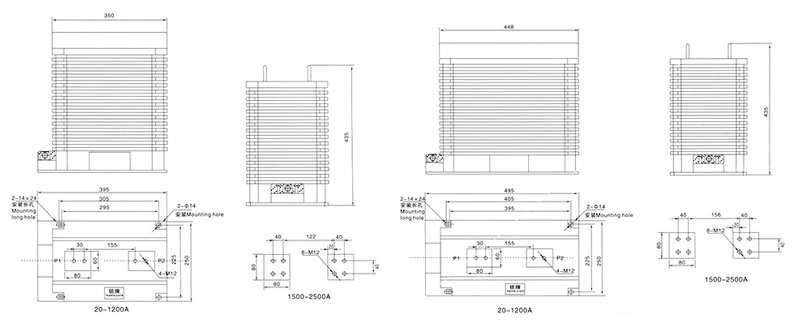

五、外形及安装尺寸
