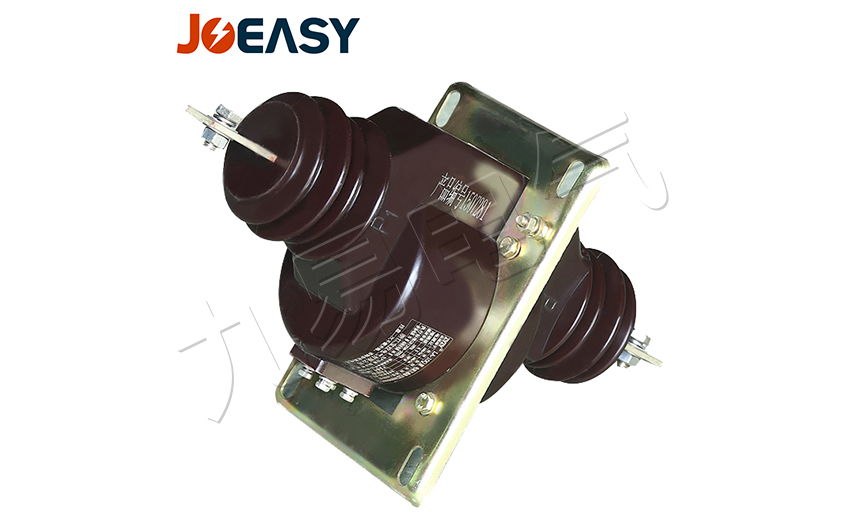

一、用途

LAJ-10Q型浇注绝缘母线式电流互感器，供额定频率为50Hz额定电压为10KV的电力系统中作电流，电能测量和继电保护用。

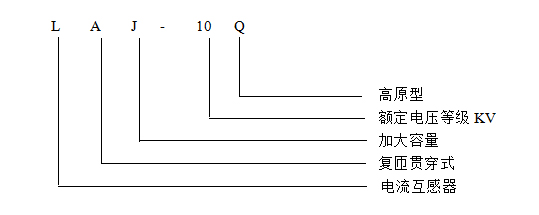

二、型号含义

三、使用条件

1、 设备种类：户内装置

2、 环境温度为-5℃--+40℃；

3、 安装地点的海拔高度不超过1000m；

4、 空气相对湿度为85%；

5、 在无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。

6、 系统接地方式：中性点非有效接地系统

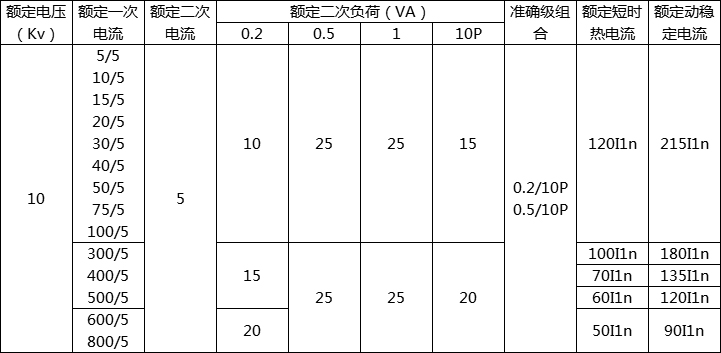

四、额定值

五、性能要求

1、误差限值

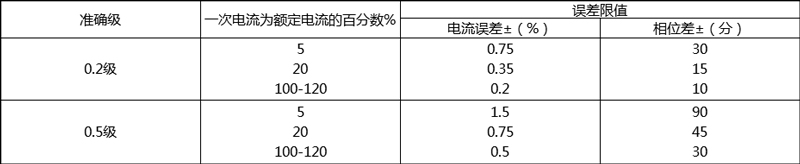

测量级，在负荷为额定负荷25%-100%之间的任何一值时，其额定频率下的电流误差和相位差不超过表2所列限值。保护级，在额定负荷下其电流误差和复合误差应不超过表2所列限值，其相位不规定。确定电流误差和相位差的负荷，其功率因素为0.8（滞后）确定复合误差的试验用负荷，其功率因素在0.8-1.0之间。

2、温升限值

互感器在一次电流为额定连续热电流（额定一次电流）和连接额定负荷连续工作时，其绕组温升不超过55K，绕组出头处或接触连接处温升不超过50K。

3、绝缘水平

互感器的一次绕组应能承受短时工频耐压为32kV，试验时间为1分钟。

3.1、互感器的二次绕组之间及其对地的绝缘水平应能承受工频耐压为3kV，一分钟

3.2、互感器段间，匝间绝缘要求应能符合GB1208-1997第4.3.6、4.3.8之规定。

4、 局部放电水平：互感器的视在放电量为20Pc。

5、 互感器的一次绕组应能承受标准雷电冲击试验，试验电压为60Kv。

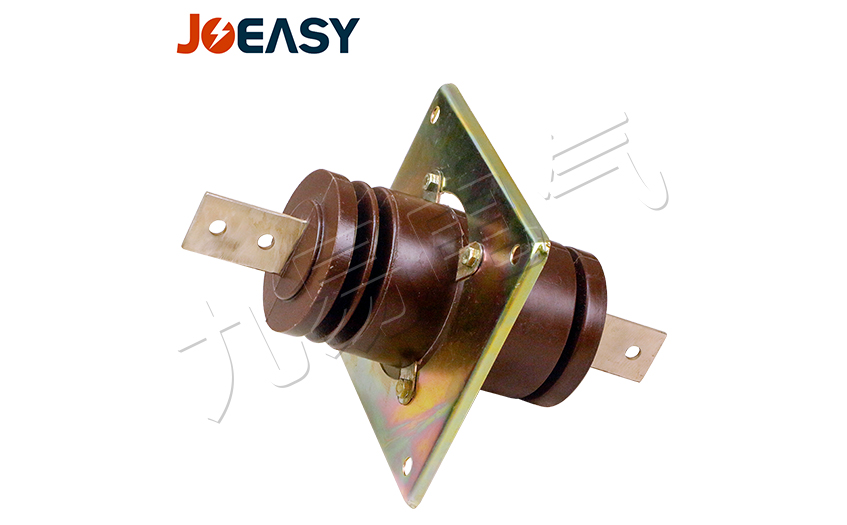

六、结构要求

本型互感器为单匝贯穿式结构的全封闭浇注产品，二次绕组和一次绕组一起用环氧树脂脂浇注绝缘，浇注体中部有安装板，其上有铭牌，接地螺栓及四个安装孔，可供固定式开关柜中穿墙安装。

七、使用和维护

1．安装使用前应检查产品绝缘及接地螺栓接地是否良好。

2．产品的任何一个二次绕组均不允许开路，所连接的仪表回路中要经常检查每一连接点是否松动现象，否则将在二次回路中产生高压危及人身和设备安全，如果说其中一个二次绕组暂时不用则应将二次出线端子短接。

3．产品应经常保持清洁，定期将产品从线路中隔离，拭去灰尘和杂物，如发现环氧树脂浇注体有裂缝时应着手做绝缘试验，并彻底检查产品内部有无故障发生，及时加以处理。

4．产品经长期停用或储藏，欲再度使用时必须检查绝缘是否良好，不符合要求的不能使用。

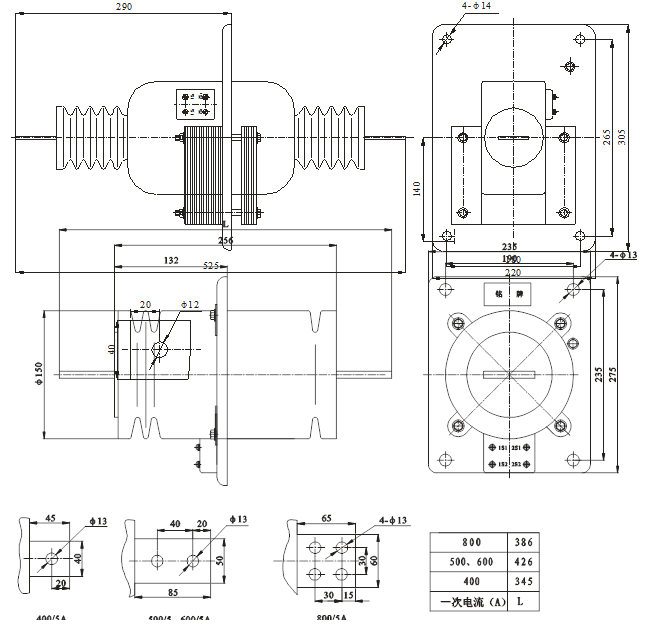

八、外型及安装尺寸
