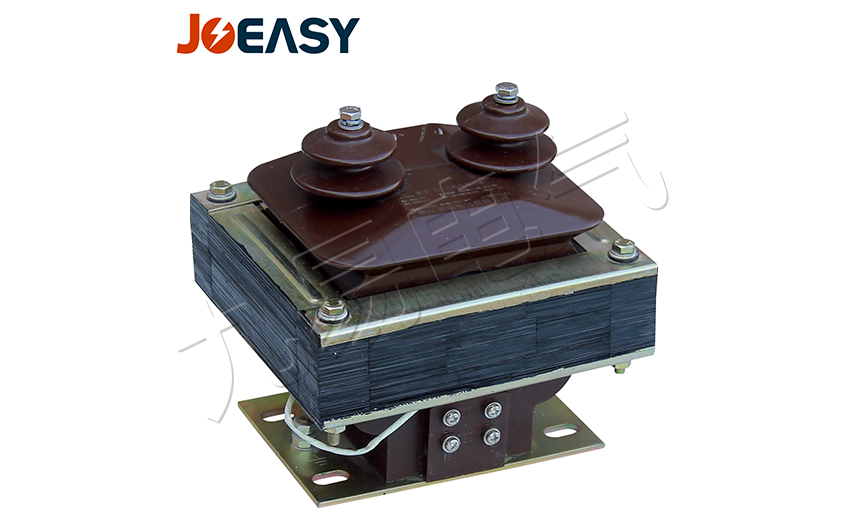

JDZ18-10干式电压互感器
  • 一、概述 JDZ18-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器,供户内频率为50Hz、3、6、10kV电力系统作电压,电能测量及继电保护用。
  • 咨询热线:0577-61787771
推荐产品
  • 产品详情

一、概述

JDZ18-3、6、10Q型电压互感器是用环氧树脂浇注的半封闭式电压互感器,供户内频率为50Hz、3、6、10kV电力系统作电压,电能测量及继电保护用。



二、型号含义




三、结构简介

本系过去互感器为环氧树脂浇注式绝缘结构,铁心为叠片式,心柱上套装一、二次绕柱,一次绕组与二次绕组为同心式同,绕在同一个骨架上,整个线圈外部用环氧树脂浇注成形,二次绕组的引线通过浇注体上的两个嵌装螺母引出为a.x。一次绕组的引线通过绕柱提上的两个高压接线端子引出为A.X。



四、使用条件

●安装地点:海拔高度不超过1000m;

●周围环境温度不高于:+40℃,不低于-5℃;

●周围空气的相对湿度不大于85%(20℃);

●本产品能承受在相当于里氏九级裂度的加速度为0.4g正弦三波试验;

●本产品可在有污染的环境里使用。



五、技术参数

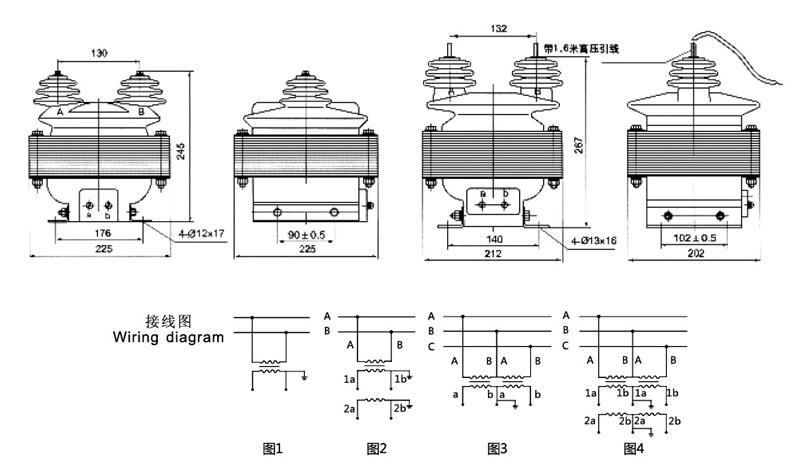

六、外形及安装尺寸
