一、概述
JDZC-6、10型电压互感器为环氧树脂浇注绝缘,本产品系户内装置,适用于额定频率为50Hz,额定电压为10kV的电力系统中作电气测量和电气保护用。

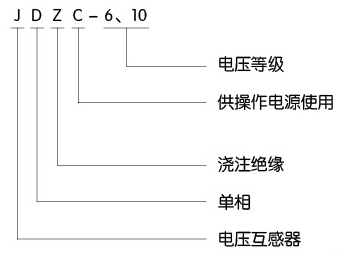

二、型号含义
三、结构
本互感器为全绝缘型,一次绕组的两个端子按全绝缘水平考核,且不知浇注顶部的两侧。互感器主要部分有铁心,二次绕组和一次绕组,且全部包封在环氧树脂浇注体内,其电气性能稳定、防潮性好。
四、使用条件
设备种类:户内
环境温度:最高+40℃,最低-5℃
大气条件:大气中无严重影响互感器绝缘性能的污染及侵蚀性和爆炸性介质

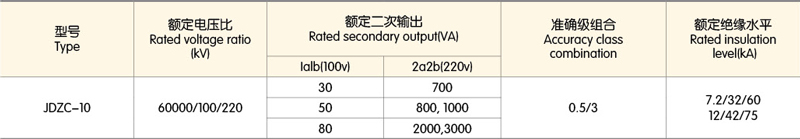

四、主要技术参数

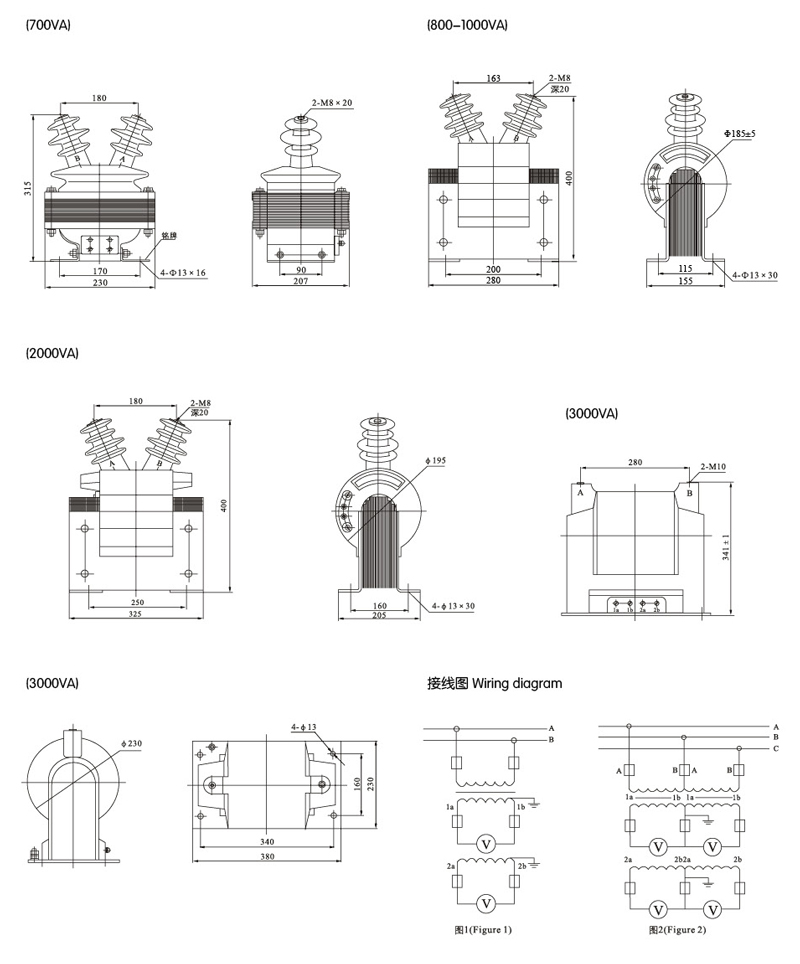

五、外形及安装尺寸
