电流互感器的作用和原理

文章出处:本站 人气:968发表时间:2020-11-29
一、作用
      其主要功能是将交流电路中的大电流转换成一定比例的小电流(我们的标准是5安倍),仅用于测量和继电保护。在发电、变电、输变电的过程中,由于电气设备的不同,电流往往从几万安培到几万安培不等,这些电路也可能伴随着高压。
      为了能够监视和测量这些线路的电路,并解决由高压和大电流引起的危险,必须使用电流互感器。电工钳形表。这是一种测量交流电流的装置。 “钳位”是通过电流的电流互感器。

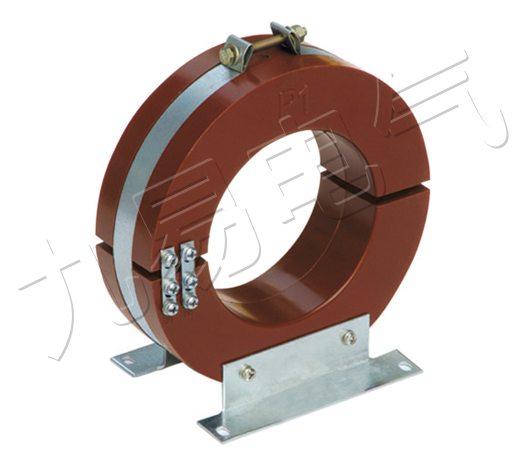

电流互感器
二、工作原理
      电流互感器的原理是基于电磁感应原理。电流互感器的一次绕组中经常有电流流过电路。电流互感器工作时,其二次回路总是闭合的。因此,测量仪表的串联线圈和保护电路的阻抗很小,电流互感器的工作状态接近短路。
      在理想电流互感器中,假设空载电流为Ⅰ0≤0,总磁动势Ⅰ0N0≤0。根据能量守恒定律,一次绕组的磁动势等于二次绕组的磁动势,即Ⅰ_1Ni_(≤-Ⅰ)_2N_2。
      也就是说,电流互感器的电流与其匝数成反比,一次电流与二次电流的比值Ⅰ1/Ⅰ2称为电流互感器的电流比。当二次电流已知时,一次电流可由电流比乘以得到,二次电流与一次电流的相量差为1800。
电流互感器主要用于将交流回路中的大电流转换成一定比例的小电流(中国标准为5安倍),仅供测量和继电保护之用。在发电、变电、输变电的过程中,由于电气设备的不同,电流往往从几万安培到几万安培不等,这些电路也可能伴随着高压。为了能够监视和测量这些线路的电路,并解决由高压和大电流引起的危险,必须使用电流互感器。电工钳形表。这是一种测量交流电流的装置。 “钳位”是通过电流的电流互感器。
      电流互感器的结构如下图所示,可用于扩大交流电表的范围。使用时,其原有线圈应串联于要测量的电流的负载线上,二级线圈应串联于电表上,形成闭合回路。
