风力发电自动化解决方案

文章出处:本站 人气:319发表时间:2018-10-22
 一、方案简述
        SHR5000风场升压站综合自动化系统可对风场升压站里的风机、变流箱等设备进行实时监测和控制,实现设备数据采集、解析、处理、事件记录、存储,并通过各种样式的图表、趋势、报表呈现电站的运行情况,确保客户远程对电站数据的监控需求。其友好的用户界面、全面的数据服务、强大的分析功能、完善的故障报警确保了风场发电系统的安全、可靠和稳定运行。

二、方案特点

1.功能整体优化设计

        系统提供完善的继电保护、测量、当地监控、远动功能,对电压无功控制(VQC)、五防、小电流接地选线、设备运行及管理等功能进行了系统性优化;

        系统包含风电场有功/无功自动控制系统,基于统一监控平台。系统接收调度主站定期下发的调节目标或当地预定的调节目标计算风电场功率需求,选择控制设备并进行功率分配,并将最终控制指令自动下达给被控制设备;

        系统提供风功率预测系统,可以准确预报风电场未来168小时功率变化曲线,系统短期预测精度超过80%,超短期预测精度超过90%;

        系统集成了五防功能,可与其他主流厂商的五防系统实现无缝连接。

2.强大灵活的通信手段

        站控层和间隔层网络支持100M以太网结构,实现高速无瓶颈数据传输;

        采用IEC61850或IEC60870-5-103标准传输规约,保证系统的开放性;

        通讯规约种类丰富,并能根据工程需求扩展规约;

        通讯组网结构可靠性高、扩展性强,满足各类组网结构要求,如双网冗余、光纤星形拓扑结构、光纤环网结构。

3.开放的后台软件系统

        后台系统采用层次化设计、模块化封装、应用按需配置的灵活体系架构。应用程序和数据库可在各个计算机节点上进行灵活配置;

        后台系统支持混合部署,可以由安装不同操作系统的计算机组成。系统功能可根据用户需求方便地进行扩展,最大程度地满足用户对系统灵活性和可扩展性的要求;

        实时数据库和商用数据库相结合的一体化设计。支持多种商业数据库,并具备双机、双网、双数据库能力,为历史数据存储、访问提供高可靠性保证;

        全面支持IEC61850标准,通过先进的图模一体化建模,通过可视化方式建立完整的厂站一次、二次模型。

4.安全可靠的继电保护和测控装置

        保护测控装置的通讯协议和信息模型符合IEC 61850标准或103标准;兼容智能和常规的一次设备;支持IEC61588、IRIG-B或秒脉冲对时,对时精度可达1μs;

        装置采用模块化设计,可利用专用配置工具,根据不同的需求对各种保护功能进行配置,功能调整方便。

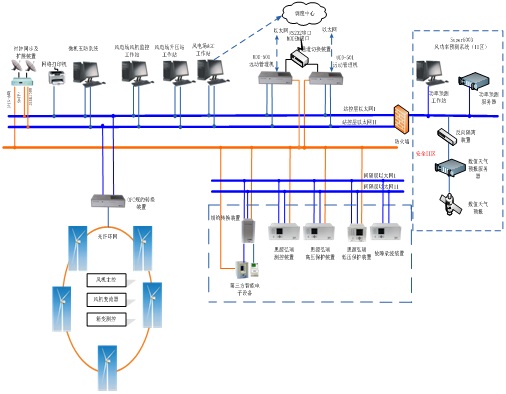

三、系统典型配置

注:对110kV及以下电压等级变电站,根据需要网络可以简化,设备不分小室。

        站控层设备包括监控主机、五防工作站、AGCAVC控制主机、远动管理机、GPS时钟同步设备;间隔层设备包括各间隔或设备的保护测控装置、备自投装置、母线保护装置、各低压间隔保护测控装置、防孤岛装置、相量测量装置等。

        站内设置一套主时钟,采用GPS及北斗卫星作为标准时钟源。站控层设备采用SNTP网络对时方式,间隔层设备可以通过IRIG-B码对时。

        根据电压等级及设备间隔配置特点的要求,可按单套配置和双套配置进行不同的应用配置。

        AGCAVC系统部署在电场安全I区,采用双机热备设计。系统与风电场升压站监控系统、无功补偿装置等设备通信,获取风机、无功补偿装置、升压站并网点、主变分接头、开关、刀闸等运行信息;与风功率预测系统通信获取超短期预测的有功功率、可调容量、预测风速度等信息;与调度主站通信,接收调度下发的有功、无功调控指令,根据采集的现场信息通过控制策略处理计算后,下发调控指令,对风电机组的有功功率、无功功率、主变分接头档位、无功补偿装置的无功功率等进行远方调节和控制。

        风功率预测系统部署在安全II区。通过采集数值天气预报、风机监控数据、测风塔数据和升压站等数据,完成对风电场的短期功率预测和超短期功率预测工作,并向电网侧上传测风塔和功率预测数据。
