LJ零序电流互感器
  • 一、概述 本型零序电流互感器适用于户内、额定频率50Hz或60Hz,额定电压35kV及以下的小接地电流系统中供电缆接地保护用,与本型电流互感器配套使用的继电器。
  • 咨询热线:0577-61787771
推荐产品
  • 产品详情

一、概述

本型零序电流互感器适用于户内、额定频率50Hz或60Hz,额定电压35kV及以下的小接地电流系统中供电缆接地保护用,与本型电流互感器配套使用的继电器。

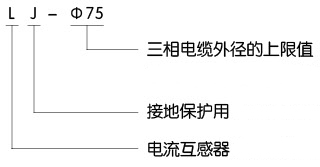

二、型号含义




三、主要技术参数

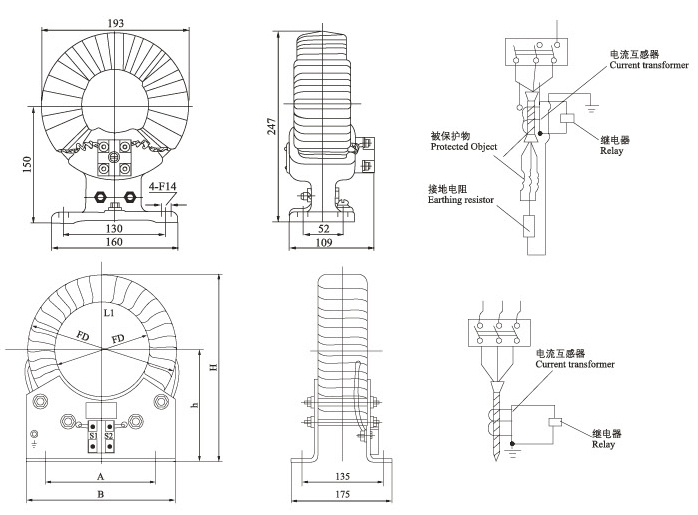

四、外形及安装尺寸


电流互感器设计原理

      在电站、变电、输变电、供电系统和电量的路线中交流电尺寸差距,从几安到十多万安都有。为有利于测定、维护和操纵必须变换为较为一致的交流电,另一个路线上的电流通常都较为高如立即测定是十分风险的。电压互感器就具有交流电转换和电器设备防护功效 [1]  。
      针对指针式的电流计,电压互感器的再次交流电大部分是安培级的(如5A等)。针对智能化义表,取样的讯号通常为mAh级(0-5V、4-20mA等)。小型电压互感器再次交流电为mAh级,关键起大互感器与取样中间的桥粱功效。
      小型电压互感器也许多人称作“仪用电压互感器”。(“仪用电压互感器”有那层含意是在试验室应用的多交流电比五金机械电压互感器,通常用以扩张义表分度值。)
      电压互感器与变电器相近都是依据电磁感应原理工做,变电器转换的是电流而电压互感器转换的是交流电而已。电压互感器接被测交流电的绕阻(匝数为N1),称之为多次绕阻(或原边绕阻、初中级绕阻);接检测仪表的绕阻(匝数为N2)称之为再次绕阻(或副边绕阻、次级绕组)。
      电压互感器多次绕阻交流电I1与再次绕阻I2的交流电比,叫具体交流电比K。电压互感器在额定电压下工做时的交流电比叫电压互感器额定电压比,用Kn表达。

电压互感器种类区别

按用处归类
       依照用处不一样,电压互感器大概可分成两大类:
       测定用电压互感器(或电压互感器的测定绕阻):在没问题工做交流电范围内,向测定、记量等设备出示电力网的交流电消息。
       维护用电压互感器(或电压互感器的维护绕阻):在电力网故章情况下,向继电保护等设备出示电力网故章交流电消息。

       1、测定用电压互感器

       在测定交变电流的大交流电时,为有利于再次义表测定必须变换为较为一致的交流电(我国要求电压互感器的再次功率为5A或1A),另一个路线上的电流都较为高如立即测定是十分风险的。电压互感器就具有变流和电器设备防护功效。这是供电系统中检测仪表、继电保护等再次设施获得电器设备多次电路交流电消息的控制器,电压互感器将高交流电按占比转化成低交流电,电压互感器多次侧接进多次体系,再次侧接检测仪表、继电保护等。
       没问题工做时互感器再次侧处在相似性断路情况,輸出电流很低。在运作中假如再次绕阻开路或多次绕阻穿过不正常交流电(如雷交流电、谐振过交流电、电感充电电流、电容起动交流电等),都是在再次侧造成数千伏乃至上万伏的过电压。这不但给再次体系接地严重危害,还会使互感器偏激而烧蚀,乃至严重危害运作工作员的人身安全。
       1次侧只能1到几匝,导线截面积大,串入被测集成运放。2次侧匝数多,输电线细,与电位差较小的义表(电流计/功率表的交流电电感)组成闭路。
       电压互感器的运作状况等于2次侧断路的变电器,忽视励磁电流,安匝数相同I1N1=I2N2
       电压互感器多次绕阻交流电I1与再次绕阻I2的交流电比,叫具体交流电比I1/I2=N2/N1=k。
励磁电流是偏差的关键根本原因。
       测定用电压互感器的精度等级0.2/0.5/1/3,1表达变比偏差不超出±1%,另一个也有0.2S和0.5S级。

       2、维护用电流互感器

       维护用电压互感器分成:1.过负载维护电压互感器,2.差动保护电压互感器,3.保护接地电压互感器(零序电流互感器)
       维护用电压互感器关键与继电设备协调,在路线产生断路负载等故章时,向继电设备出示讯号断开故章集成运放,以维护配电线路的安会。维护用电压互感器的工做标准与测定用交流电
互感器彻底不一样,维护用互感器仅仅在比没问题交流电大几成好几倍的交流电时才开使合理的工做。维护用互感器关键规定:1.接地靠谱,2.任何大的精确限制值指数,3.任何的耐热性和动可靠性。
       维护用互感器在功率负载下能够满足精确级的规定较大多次交流电叫功率精确限制值多次交流电。精确限制值指数也是功率精确限制值多次交流电与功率多次交流电比。当多次交流电任何大时铁芯就会饱合起不上体现多次交流电的功效,精确限制值指数也是表达这类特点。维护用互感器精确等級5P、10P,表达在功率精确限制值多次交流电时的容许交流电偏差为1%、3%,其包覆偏差各自为5%、10%
       路线产生故章时的撞击交流电造成热和电磁力,维护用电压互感器务必承担。再次绕阻断路状况下,电压互感器在1秒内能承担而无损伤的多次交流电有效值,称功率暂时性热交流电。再次绕阻断路状况下,电压互感器能承担而无损伤的多次交流电谷值,称功率动平稳交流电。
       维护用电压互感器的精度等级5P/10P ,10P标识包覆偏差不超出10%。
