JDJ2-35油浸式电压互感器
  • 一、概述 本系列电压互感器为单相油浸产品,适用于额定频率50Hz或60Hz、额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。
  • 咨询热线:0577-61787771
推荐产品
  • 产品详情

一、概述

本系列电压互感器为单相油浸产品,适用于额定频率50Hz或60Hz、额定电压35KV及以下的电力系统中,作电能计量、电压监控和继电保护用。

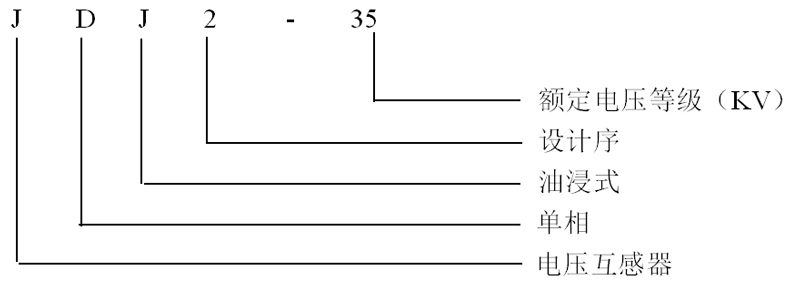

二、型号含义

油浸式电压互感器型号含义



三、结构

本系列电压互感器的铁心由条形硅钢片叠成,为三柱芯式,器身用铁夹件固定在箱盖上,在箱盖上有装有一次及二次套管等,油箱用钢板焊成,油箱壁下部装有接地螺栓及洲油塞,箱底有四个安装孔。



四、技术参数

1、额定绝缘水平:40.5/95/200KV

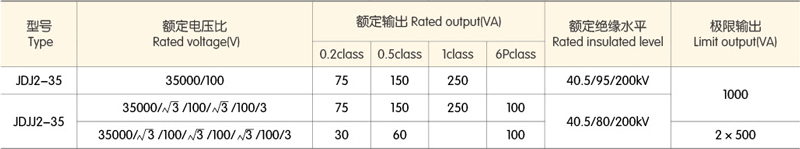

2、技术参数表

油浸式电压互感器技术参数

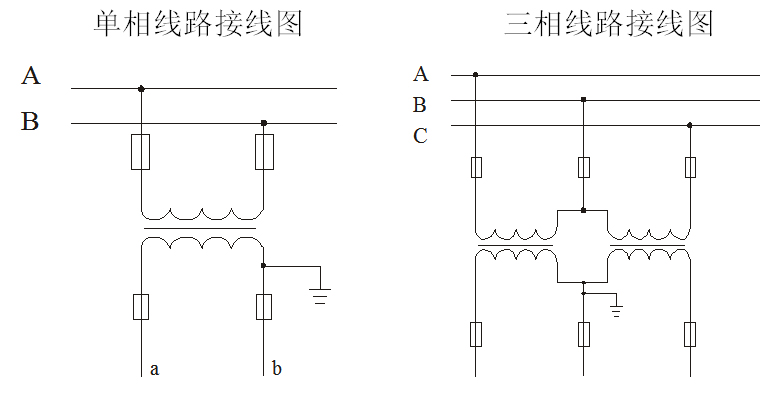

五、接线图如下:

油浸式电压互感器接线图

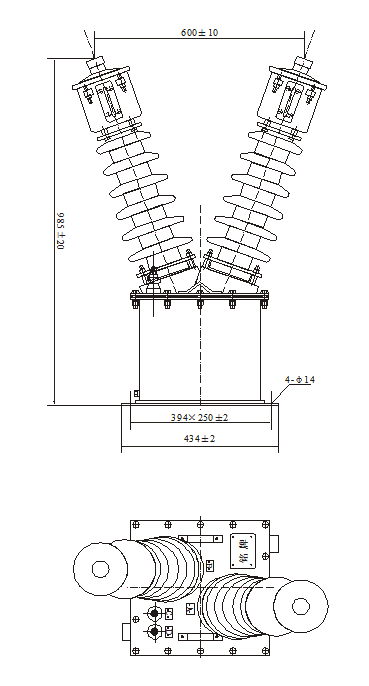

六、安装尺寸图

油浸式电压互感器安装尺寸
